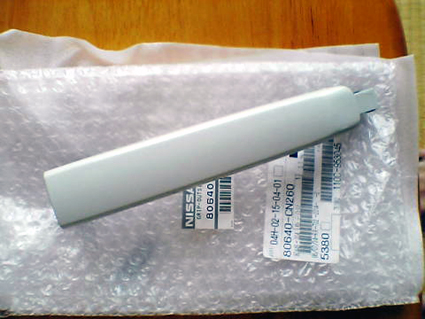

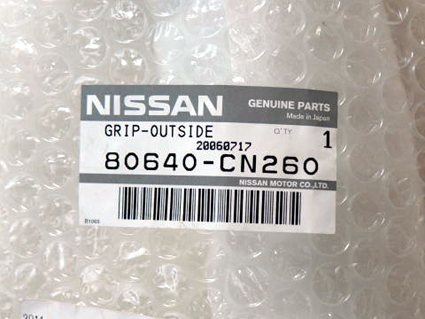

部品番号（ホワイトパール:#QX1でしたっけ？）
（スイッチの付いた部分のみです）
多分ボディカラーで違うと思います。 |
 | 純正ドアノブ上記 部品番号はここのみです |
 |

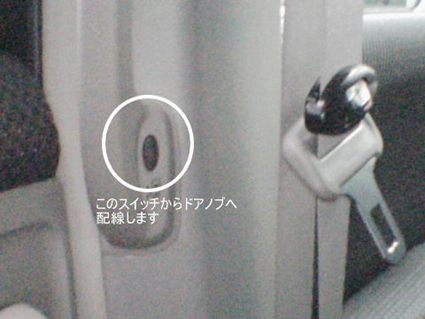

室内アシストハンドルにあるスライドドアスイッチ
から取ります
（ちょっとわかりずらい画像ですいません。） |
 |

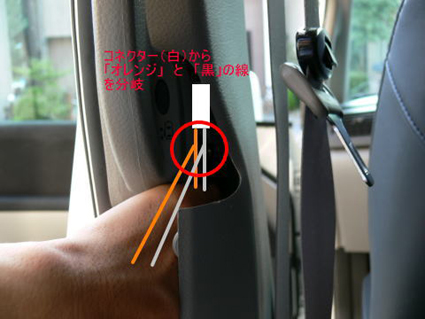

中に白いコネクターがあり、そこから「オレンジ」と「黒」の
線が出ていますのでそれぞれを分配し、フロアーまで垂
らします。
※運転席のスライドオープンスイッチからでもＯＫだとは
思いますが･･･ |
 |
画像では「黄色」と「黒」で配線しました。
（ドアノブ配線接続時の極性はありません） |
 |

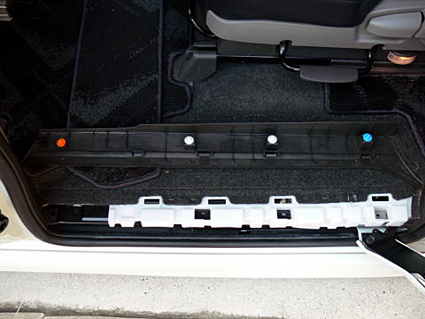

キックプレートと補強財（白）を外します。
力を入れて引き抜きます。 |
 |

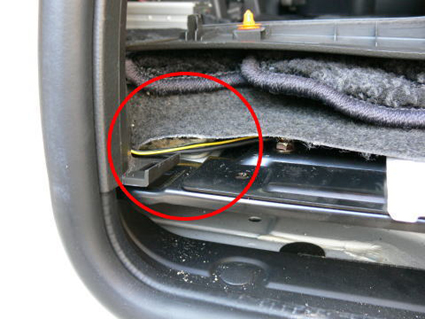

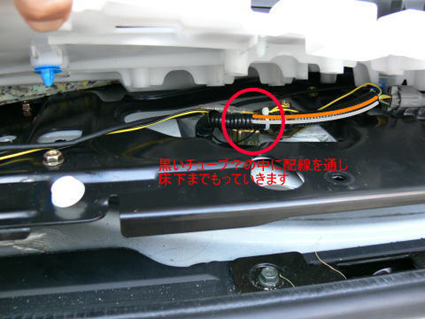

床下からスライドドアまで配線します。
黒いチューブの中に配線を通します。
固定されているチューブを取ります。
（ナット２箇所を外すと床下へ抜けます）

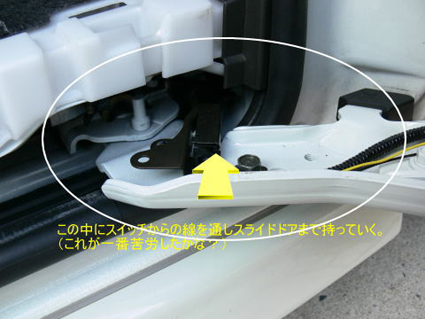

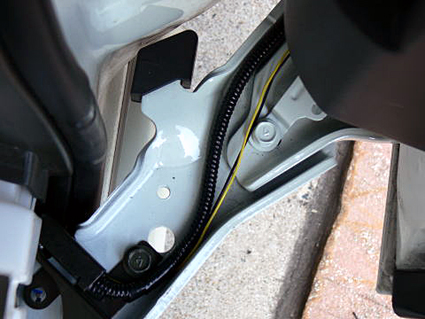

スライドガイドレールの部分からスライドドアまで配線
を通します。 |
 |

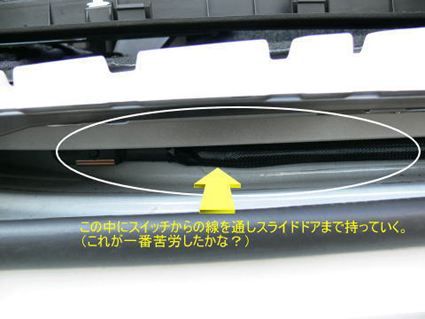

黒い網の袋のようなものがあるのでこの中に配線を
通します。
ドアの開閉にかかわりますので丁寧にします。
（上記の黒いチューブと繋がってますので直ぐ解る
と思います。）
ここがなかなか上手くいかず手こずりました････（汗） |
 |
ここからスライドドアへ配線を出します。
ここまでくれば･･･あと少し ^^ |
 | 上から |
 |

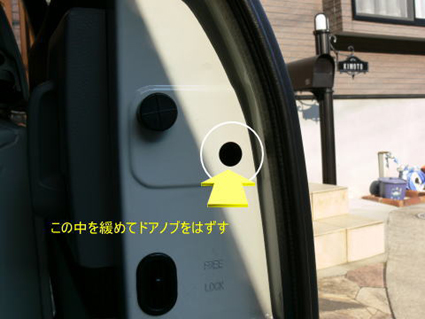

ドアノブは下の穴から★型のドライバーでまわせ
ば外れます。
（ドアノブは両方取れます）
ドアノブにはインテリアンテナ（黄色）とスライド線
（黒だったと思います？）
（コネクターで繋がってます）
とがありますが、インテリアンテナは不要なので
切って捨てちゃいました。
※インテリと連動できるか否かは不明です。 |
 |

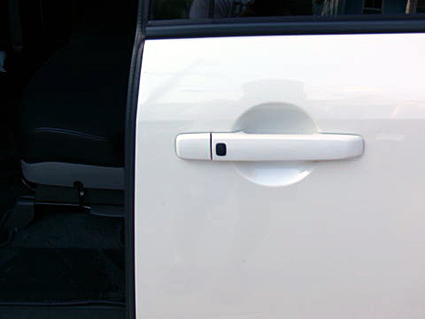

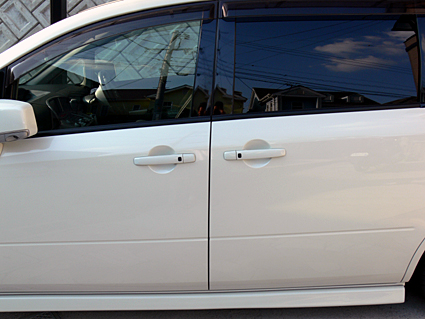

あとは、窓に干渉しないようにアシストからの配線
（９番目の黄色と黒の線）ドアノブからの線を接続
すれば「プチと押してブ〜ンとオープンする」はず
です････
チャイルドロックを「LOOK」にしてるとこのスイッチ
は利きませんでした･･･ |
