フォグランプのＨＩＤ化



いつも貴ホームページを拝見させていただいています。
純正流用ヘッドライト流用のＨＩＤ化に引き続き、フォグもＨＩＤ化を
行いましたのでこれについて、レポートさせて頂きたいと思います。

手　順
（１）純正のフォグランプを取り外します。
車両のバルブはＨ１型でした。



（２）フォグランプのコネクターに3ｍｍ程度の穴を開けます。
穴の位置は3時と9時のところです。
注意：穴の大きさはＨＩＤの配線にあわせてください。



（３）ＨＩＤバーナーの配線を切断します。

（４）ＨＩＤバーナーをフォグランプに取り付けます。　
バーナー側の配線長さは35mmにしました。
（フォグの中の赤・黒の配線です）

（５）カットしたバーナーの配線（コネクター側）を（２）で開けた穴に通します。

（６）カットした配線をつなげます。
（半田・熱伸縮チューブを使いました。



（７）フォグランプを復旧し、配線貫通部を防水をします。
（コーキングを使用）



（８）純正フォクランプへの配線を切断します。
コネクターが残っていますので、元のハロゲンに戻すことも可能です。

（９）切断したフォグランプへの電源供給配線とバラストを接続します。
ここはキボシの端子で接続
あとは、ＨＩＤバラストを固定して出来上がり。
（黄色のＨＩＤを採用）

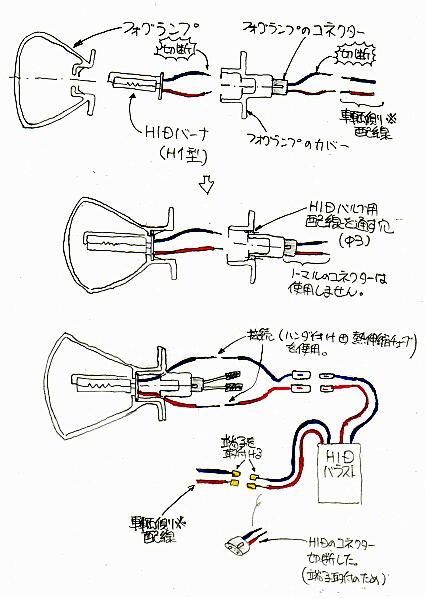

（１０）加工説明図
