マコ坊さんの純正ＴＦＴモニター取付レポート |
||||||||||||
|
念願の！！純正ＴＦＴモニターを取り付けました。 これにより社外ナビでも、センターのモニターでナビ・ＴＶの映像が見れます。
|
 |
取り付ける部品です ・ＴＦＴモニター ・ＤＣＵ（ユニット） ・ハーネスキット |
 |
センターパネル部・モニターを外します 運転席のアッパーボックスも外します |
 |
液晶のモニターに接続されていたコネクターを （ＤＣＵ）ユニットからのハーネスに接続します |
 |
運転席のアッパーボックス内部に（ＤＣＵ）ユニットを 取り付けます |
 |
接続が完了したら、付属のステーで（ＤＣＵ）ユニット を固定します ネジは４箇所です |
 | これで完成です |
 |
二股アタプターを使って、ＴＦＴモニター 後部座席のモニターに入力しました これで映像が２画面同時に見れます |
 |

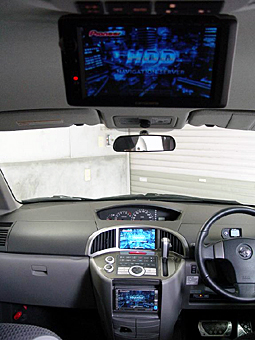

カロの（ＡＶＩＣ−ＺＨ９ＭＤ）を付けてますので モニターが３画面になってます |
 | 運転席から |
 | 運転席から |
 |
デッキの切り替えでＴＶ・ＤＶＤも見れます 後部座席モニターにも同時映像です |
 | キーをＮＯにすると、念願のこのロゴが！！ |
 | エアコンの表示もできます |
 |
ナビやＴＶの画面でも、エアコン操作ボタンを押すと このように表示されます |
